2006年夏、アキバパレットタウンにてジャンクのマザーボードを購入した。i815Eチップセットを搭載したMicroATXマザーだ。お値段は2,100円。ちょっと高い気がしたが、i815Eマザーの入手は難しくなりつつあることもあり、この機会を逃したら次はないだろうと購入に踏み切った。
なぜいまさらi815Eなのかといえば、当研究所にSDRAMが大量に余っていたからである。そして、幸いなことにCPUを始め、HDDからビデオカードに至るまでほとんどのパーツが保存してある。ついでにWindows 2000のライセンスも1本余っている。そこで、余剰パーツを活用してWindows 2000機を組み上げ、NASのバックアップ専用機として使おうと考えたのだ。
ここしばらく自作らしい自作はしていないが、むしり取った衣笠…じゃなかった、昔取った杵柄である。Socket370ベースなら、これまで何台組み立てたか自分でもわからないくらい組み立てた。こんなのちょろいぜとなにも考えず、マザーボード手にレジに向かった。
ところが、このマザーボードが意外に曲者だった。いざ帰宅して開封してみたら、メーカーは不詳、各種インジケータLEDを挿す場所も不明。おまけに謎のボードが装着されている始末。あれ？なんか予定とだいぶ違うような。

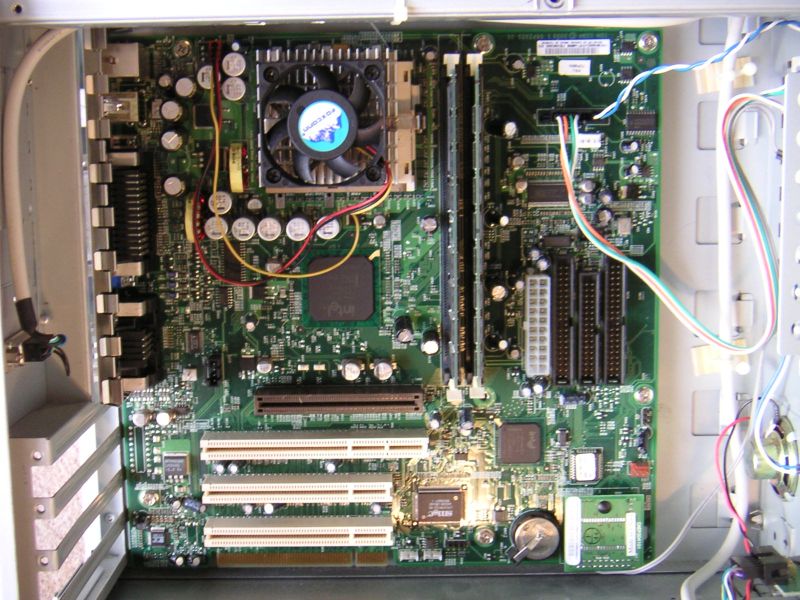

謎のマザーボード
とはいえ、購入してしまったからにはなんとかせねばならない。数少ない情報を元に、マザーボードの正体を突き止めてみた。

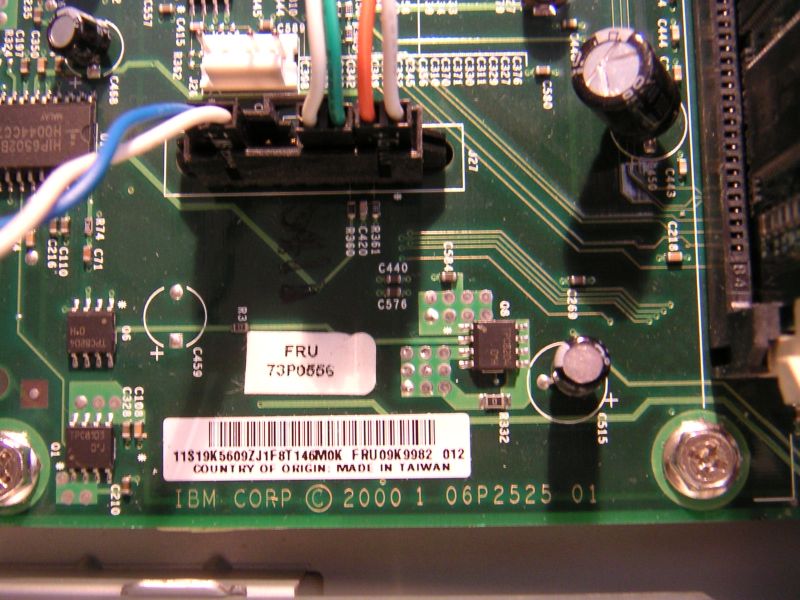

マザーボードを眺めてみる。ふつうはどこかにメーカーのロゴがあったりするものだが、こいつにはなにも書いていない。しかも型番も何にもない。唯一のヒントは、マザーボードの片隅の「IBM CORP (C) 2000」の文字のみ。どうやらこいつはIBM製PCのマザーボードらしい。MADE IN TAIWANの文字もあるから、どこかの台湾メーカーからOEM調達したものだろう。
IBM CORP (C) 2000
よく見るとこのマザーボード、かなり変である。スイッチやPOWER LED、HDD LEDを接続するコネクタが見あたらない。隅にはMade in Chinaと書かれた正体不明のボードが装着されている。3本あるPCIスロットのうち、いちばんAGPに近い側のものは通常のPCIスロットよりも長い。かといって64bit PCIというわけでもなさそうだ。さらに、PCIスロットを増設するためと思われるコネクタまでついている。
こいつは困った。そんなに簡単なものではないらしい。ここはひとつ腰を据えて、じっくりとこいつの正体を確かめる必要がありそうだ。
唯一のヒント「IBM CORP (C) 2000」を手掛かりに調べてみる。なんのことはない、2000年に発売されたIBM製PCを片っ端から当たればよいのである。チップセットがi815Eということがわかっているので、該当する機種はSocket370のPentium IIIかCeleron搭載機であることは間違いない。ここまで絞れば十分だ。
いまはLenovoとなった旧IBMのWebで調べてみる。2000年に発売されたPCはNetVista A40とA40p、X40である。X40はチップセットがSiS630なのではずれだ。A40シリーズはチップセットがi810Eなので同じくはずれ。どうやらA40pのようだ。
ここまでくればもう一息。LeonovoのWebからユーザーズ・ガイドを入手する。マザーボードの図面から判断すると、A40pで当たりらしい。ユーザーズ・ガイドに従って電源スイッチの場所を探す。「IBM CORP (C) 2000」のすぐ上のコネクタがそのようだ。しかし、「電源 LED コネクター」と表記されているだけで、その詳細まではわからない。
またまた困ったが、片っ端から電源スイッチのコネクタを差して試すという思い切った手段に出ることにした。幾通りか試すとスイッチが見つかった。同様にリセットスイッチ、POWER LED、HDD LEDを手探りで見つけていく…終わった。なんて面倒くさいんだ。
手持ちのIntel Celeron 600MHzと128MBのSDRAMを2枚を載せる。HDDはIBM DPTA-371360（Ultra ATA/66 13.6GB）、DVD-ROMドライブはNEC DV-5700B。これらも余剰品だ。それにしてもいつのものだろう、これ。グラフィックとLANはオンボードのものを利用。さくさくっとWindows 2000をインストールして…POST スタートアップ・エラーが止まらない。ま、実用上問題ないからいいか。
そうそう、本機はNASのバックアップ専用機にするんだった。バックアップ用にHDD Maxtor 6Y120P0（120GB Ultra ATA/133）を追加。さすがにこれは新品だ。こいつをD:ドライブにする。そしてフリーソフトBunBackupをインストール。あっという間にバックアップPCの完成。
バックアップ元のNASからデータをコピーする。うまくコピーできたかどうかコマンドプロンプトのdirコマンドで試す。
d:\Music\アニメ主題歌 のディレクトリ
2007/04/29 22:20 <DIR> .
2007/04/29 22:20 <DIR> ..
2004/09/20 00:00 1,110,433 0-G_Love.mp3
2006/11/12 08:20 4,210,464 1000％SPARKlNG!.mp3
2004/06/28 06:00 3,825,078 10％の天気予報.mp3
2004/10/18 21:00 3,989,336 1st_Priority.mp3
2004/07/21 12:00 2,516,450 1たす2たすサンバルカン.mp3
:
2005/09/01 21:39 4,492,559 黄色いバカンス（桃月学園1年C組_feat_片桐姫子）.mp3
2004/07/12 03:00 1,480,745 黄金バットのテーマ.mp3
2004/06/22 00:00 2,866,698 黄金戦士ゴールド・ライタン.mp3
2004/09/19 00:00 3,850,588 －さんあく18年－君を離さないチュッ☆.mp3
2004/10/12 03:00 4,124,778 －赤い華－You're_gonna_change_to_the_flower.mp3
4498 個のファイル 16,397,797,602 バイト
ファイルの総数:
5770 個のファイル 21,384,457,750 バイト
489 個のディレクトリ 101,460,123,648 バイトの空き領域
いいのかこれで。
